主要用途

• 鉆孔灌注樁成孔孔徑、孔深、垂直度、垮塌擴縮徑位置和傾斜方位檢測；
• 地下連續墻槽寬、槽深、垂直度、垮塌擴縮徑位置和傾斜方位檢測；
• 支盤樁、擴底樁擴孔效果檢測；

遵循規范

?

• 《建筑樁基技術規范JGJ 94-2018》
• 《公路橋涵施工技術規范JTG/T F50-2011》
• 《建筑地基基礎工程施工質量驗收規范GB 50202-2018》
• 《鉆孔灌注樁成孔、地下連續墻成槽檢測技術規程DB/T 29-112-2010（天津）》
• 《鉆孔灌注樁成孔、地下連續墻成槽質量檢測技術規程DGJ 32TJ 117-2011（江蘇）》
• 《灌注樁成孔質量檢測技術規程T/CECS 596-2019》中國工程建設標準化協會
• 《地下連續墻檢測技術規程 T/CECS 597-2019》中國工程建設標準化協會
• 《建筑基樁檢測技術規范》(DGJ08-218-2003)
• 《公路工程基樁檢測技術規程》(JTG/T 3512-2020)
• 《超聲式成孔質量檢測儀檢定規程》(JG171-2021)

?

優勢

• 無線WIFI連接，操控便捷、靈活；
• 絞車體積小巧、輕便，方便運輸；
• 絞車采用不銹鋼材質，防腐防銹、造型美觀；
• 孔槽壁2D-3D展示、靈活切換、形象直觀；
• 干孔－泥漿孔檢測無縫切換、適應性強；
• 配備可移動電源，無需外接220V交流電，適用性強；
• 與云平臺配合可實現數據遠程共享和實時同步。

技術特點

• 供電系統適應性強：配備可移動電源，無需外接220V交流電，適用性更強；
• 整套系統實現全數字化：整個測試過程和探頭升降系統完全實現軟件自動控制，實測數據和測試結果實現數字化顯示、存儲和打印輸出；
• 主機系統穩定可靠：系統結構簡單，無線控制，操作簡單方便；
• 探頭升降系統穩定性好：探頭由雙承重鋼絲繩各自獨立懸掛，同步工作，保證探頭運行過程平穩，不旋轉，不打攪。上限位器保證鋼絲繩提升至頂不拉斷，下限位器保證探頭下放至孔底不纏繞；
• 超聲探頭盲區小，功率大，四個通道信號各自獨立設置，適應能力強：探頭最小探測距離200mm，最大探測距離4000mm，對應孔徑檢測范圍－---Φ400mm～Φ8000mm最大泥漿比重可達1.4g/cm³?，適合幾乎所有工程成孔成槽的檢測；
• 系統具有自校準功能：根據孔口孔徑值或槽口寬度值，自動對測試系統聲速進行校準，保證測試結果準確可靠；

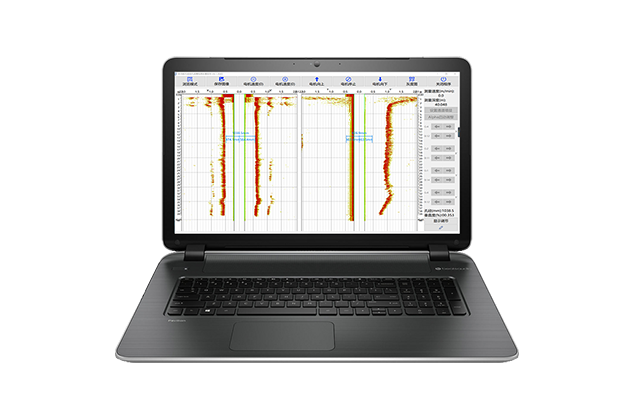

• 分析軟件功能強大，輸出結果內容豐富：上位機分析軟件可對測試結果進行顯示、編輯、打印輸出影像圖和結果圖表，可自動判定孔壁位置。輸出結果有彩色（或灰度）影像圖、X-X’和Y-Y’偏離曲線圖、孔徑曲線圖和沉渣曲線圖、三維柱狀圖，全孔各深度測點測距、孔徑、垂直度數表等；

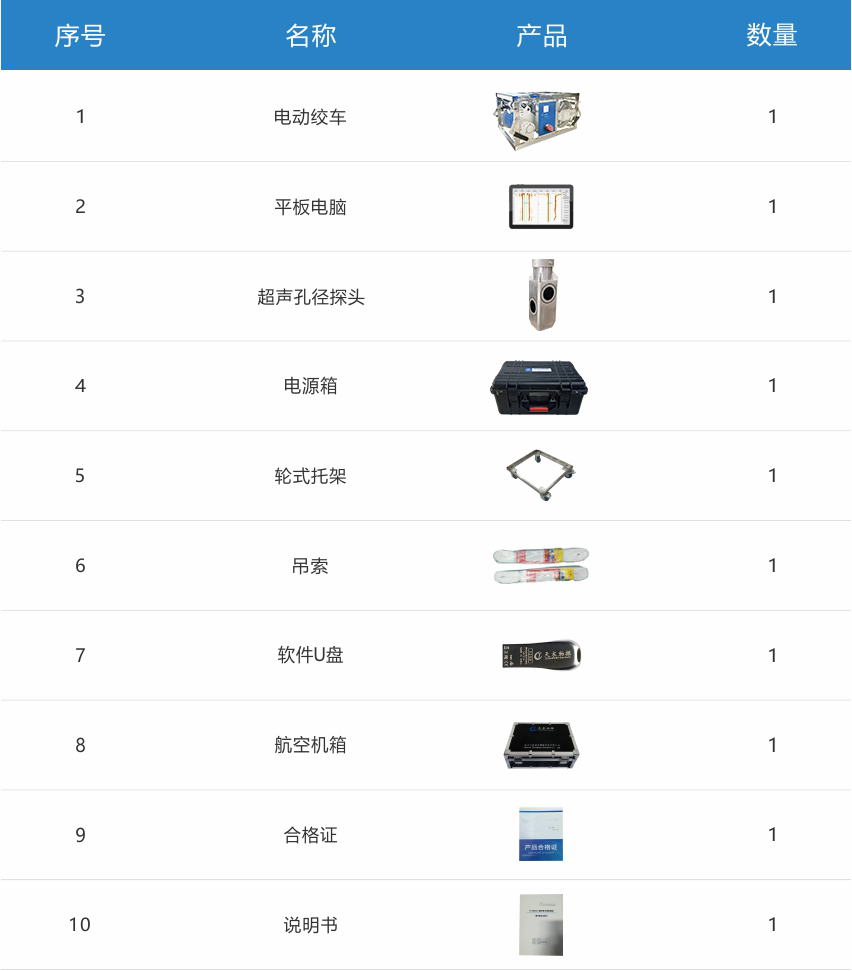

技術參數?

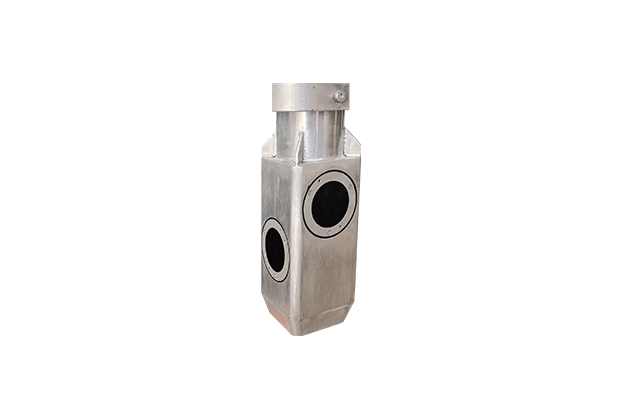

超聲孔徑探頭

• 水平測試方向：“十”字形四個方向，兩個剖面
• 檢測孔徑槽寬：Φ400mm~Φ8000mm
• 超聲信號頻率：90KHz
• 泥漿要求：泥漿比重可達1.4g/cm³，粘度≤25S，含砂量≤4%
• 外形尺寸：?120mm×120mm×425mm
• 供電模式：控制箱供電
• 水平精度：≤0.2%FS
• 超聲功率：≥8W
• 沉渣精度：≤1mm
• 輸出剖面：成孔XX’+ YY’，成槽XX’、YY’、XX’+ Y或XX’+ Y’可選
• 質量：12KG

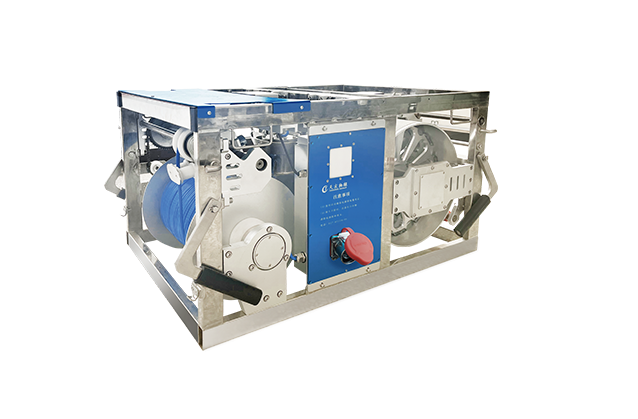

輕便型數控絞車

• 絞車類型：無線全自動型
• 無線傳輸：WIFI無線通訊，傳輸距離≥50m
• 升降速度：0-20m/min連續可調
• 檢測深度：標配100m（可定制）
• 深度分辨率：≤0.1mm，深度誤差≤0.1%
• 孔口孔底自停：有
• 絞車供電：電源箱供電
• 同步電纜：絞車上集成電纜，數控同步升降
• 探頭懸掛：雙鋼絲輥獨立懸掛探頭，穩定可靠
• 工作溫度：-20℃～50℃
• 工作濕度：≤90%RH
• 外形尺寸：770mm×540mm×595mm
• 質量：70KG
